隔離型拖鏈45.01系列
型號：45系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發

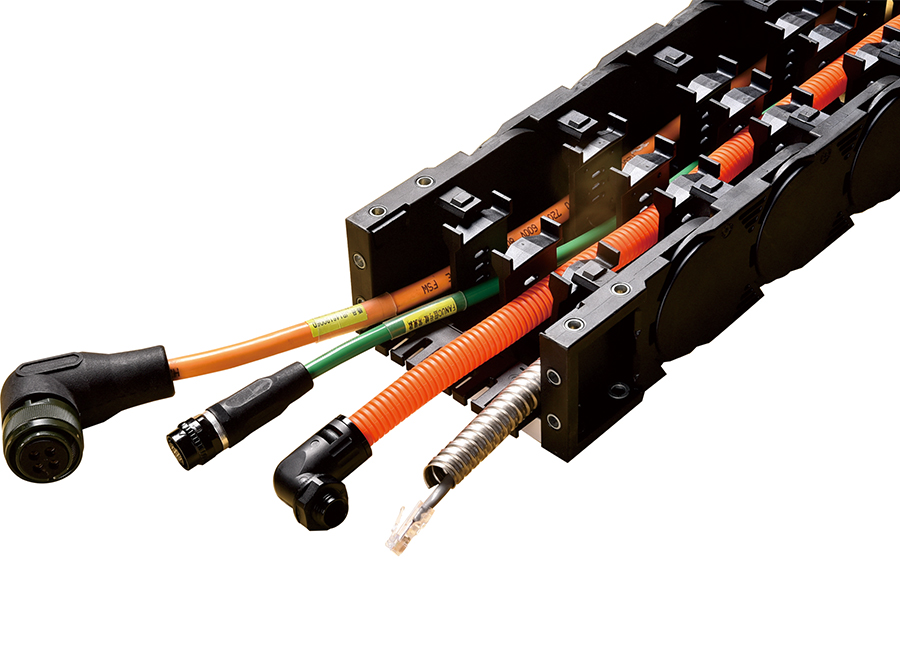

當內在的電纜電線、氣管較多的時候，為了防止在工作中出現纏繞，太亂影響外在的美觀的時候一般就要使用到隔離片，根據想要達到的效果把他們分離開來。 |  |
主要技術參數
節距=71.4mm，每米節數=14，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=71.4mm，number of pitches per meter=14chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 75 | 100 | 125 | 150 | 200 |
| H | 215 | 265 | 315 | 365 | 465 |
| D | 210 | 235 | 260 | 285 | 335 |
| K | 428 | 500 | 571 | 643 | 785 |
可選配的接頭要裝方式：
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（mm）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 45 | 50 | 65 | 74 | 71.4 | 75 100 125 150 200 250 | Q/F | 8 | 22 | 66.4 | 90 | 30 | 15 | 82 | HD45Q.1.50.K.34PZ |
| 2 | 45 | 60 | 65 | 84 | 71.4 | Q | 8 | 22 | 76.4 | 90 | 30 | 15 | 92 | HD45Q.1.60.K.34PZ | |
| 3 | 45 | 75 | 65 | 99 | 71.4 | Q/F | 8 | 22 | 91.4 | 90 | 30 | 15 | 107 | HD45Q.1.75.K.34PZ | |
| 4 | 45 | 100 | 65 | 124 | 71.4 | Q/F | 8 | 22 | 116.4 | 90 | 30 | 15 | 132 | HD45Q.1.100.K.34PZ | |
| 5 | 45 | 125 | 65 | 149 | 71.4 | Q/F | 8 | 22 | 141.4 | 90 | 30 | 15 | 157 | HD45Q.1.125.K.34PZ | |
| 6 | 45 | 150 | 65 | 174 | 71.4 | Q/F | 8 | 22 | 166.4 | 90 | 30 | 15 | 182 | HD45Q.1.150.K.34PZ | |
| 7 | 45 | 175 | 65 | 199 | 71.4 | Q/F | 8 | 22 | 191.4 | 90 | 30 | 15 | 207 | HD45Q.1.175.K.34PZ | |
| 8 | 45 | 200 | 65 | 224 | 71.4 | Q/F | 8 | 22 | 216.4 | 90 | 30 | 15 | 232 | HD45Q.1.200.K.34PZ | |
| 9 | 45 | 250 | 65 | 274 | 71.4 | Q/F | 8 | 22 | 266.4 | 90 | 30 | 15 | 282 | HD45Q.1.250.K.34PZ | |
| 10 | 45 | 300 | 65 | 324 | 71.4 | Q | 8 | 22 | 316.4 | 90 | 30 | 15 | 332 | HD45Q.1.300.K.34PZ | |
| 11 | 45 | 400 | 65 | 424 | 71.4 | Q | 8 | 22 | 416.4 | 90 | 30 | 15 | 432 | HD45Q.1.400.K.34PZ | |
隔離型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.內置分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，拖鏈內置分隔片可以使機床油路、氣路等排列整齊，使機床整體看起來更美觀，更富有藝術感。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
