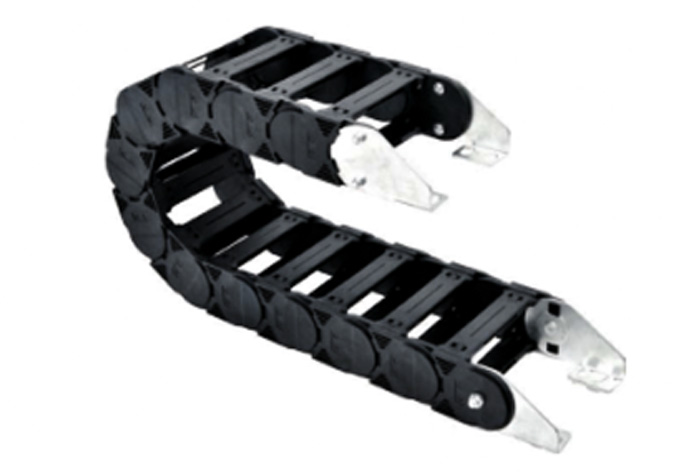

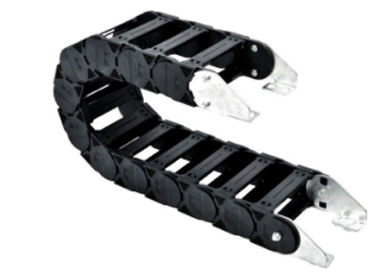

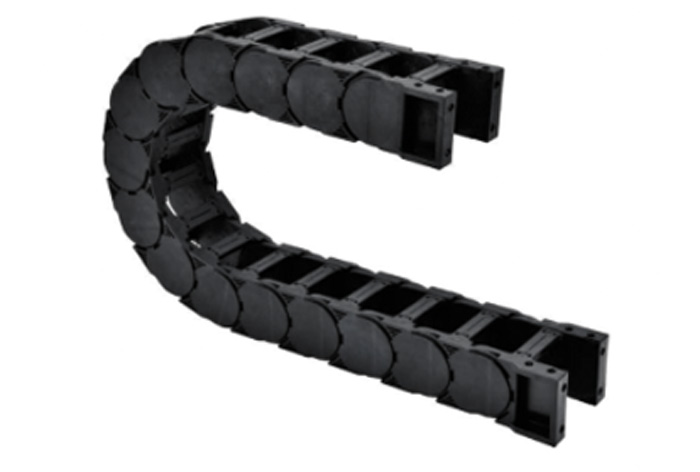

 高負載型拖鏈80.01系列 | 高負載型拖鏈80.02系列 |
 |  |
型號：80系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

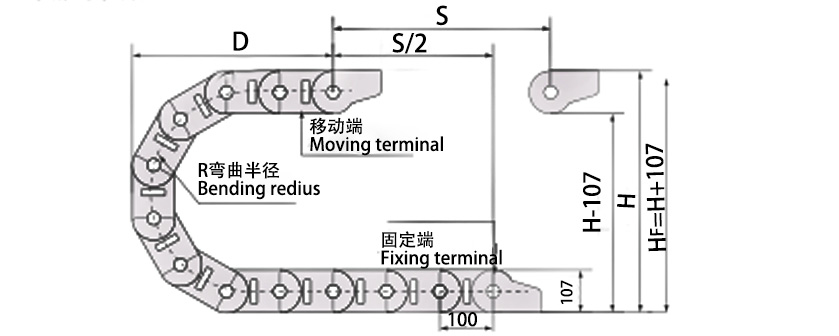

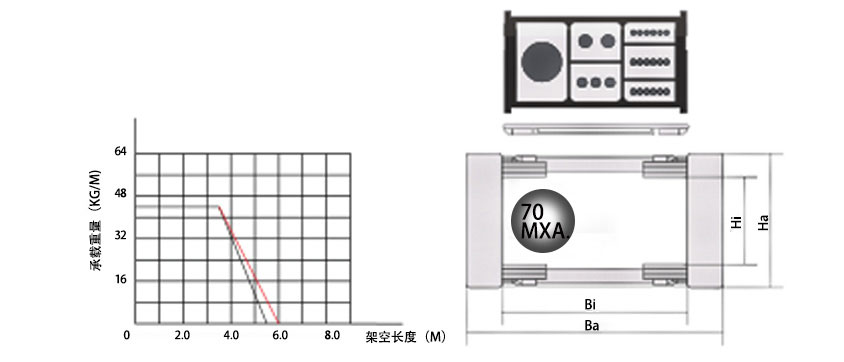

主要技術參數
節距=100mm，每米節數=10，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=100mm，number of pitches per meter=10chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 150 | 200 | 250 | 300 | 400 | 450 |
| H | 407 | 507 | 607 | 707 | 907 | 1007 |
| D | 304 | 354 | 404 | 454 | 554 | 604 |
| K | 700 | 900 | 1000 | 1200 | 1500 | 1700 |

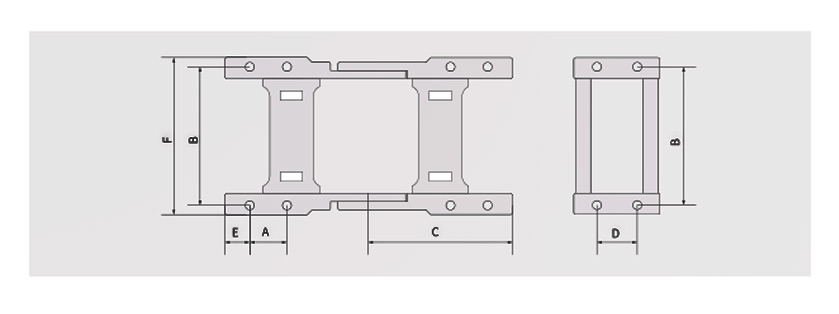

高負載型拖鏈80.01系列-選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（mm）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 80 | 75 | 107 | 125 | 100 | 150 200 250 300 | Q | 10 | 35 | 100 | 125 | 65 | 20 | 139 | HD80Q.1..75.K-34PZ |
| 2 | 80 | 100 | 107 | 148 | 100 | Q | 10 | 35 | 125 | 125 | 65 | 20 | 164 | HD80Q.1..75.K-34PZ | |
| 3 | 80 | 125 | 107 | 173 | 100 | Q | 10 | 35 | 150 | 125 | 65 | 20 | 189 | HD80Q.1..75.K-34PZ | |
| 4 | 80 | 150 | 107 | 198 | 100 | Q | 10 | 35 | 175 | 125 | 65 | 20 | 214 | HD80Q.1..75.K-34PZ | |
| 5 | 80 | 200 | 107 | 248 | 100 | Q | 10 | 35 | 225 | 125 | 65 | 20 | 264 | HD80Q.1..75.K-34PZ | |
| 6 | 80 | 250 | 107 | 298 | 100 | Q | 10 | 35 | 275 | 125 | 65 | 20 | 314 | HD80Q.1..75.K-34PZ | |
| 7 | 80 | 300 | 107 | 348 | 100 | Q | 10 | 35 | 325 | 125 | 65 | 20 | 364 | HD80Q.1..75.K-34PZ | |
| 8 | 80 | 400 | 107 | 448 | 100 | Q | 10 | 35 | 425 | 125 | 65 | 20 | 464 | HD80Q.1..75.K-34PZ | |

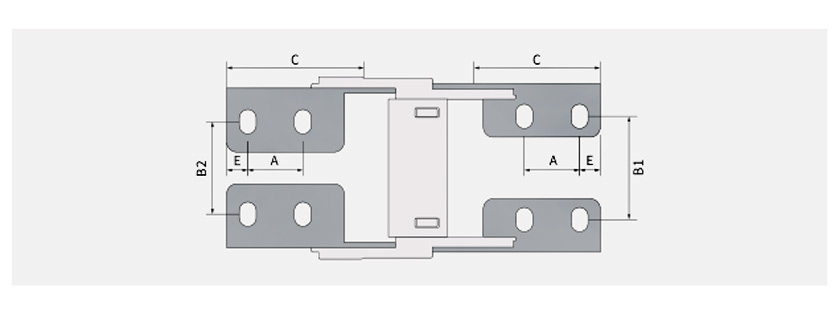

高負載型拖鏈80.02系列-選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（mm）hole distance | 代號 NO. | ||||
| A | B | C | E | F | ||||||||||
| 1 | 80 | 75 | 107 | 125 | 100 | 150 200 250 300 | Q | 10 | 35 | 52 | 125 | 15 | 123 | HD80Q.2.75.K-12PZ |
| 2 | 80 | 100 | 107 | 148 | 100 | Q | 10 | 35 | 77 | 125 | 15 | 148 | HD80Q.2.100.K-12PZ | |
| 3 | 80 | 125 | 107 | 173 | 100 | Q | 10 | 35 | 102 | 125 | 15 | 173 | HD80Q.2.125K-12PZ | |
| 4 | 80 | 150 | 107 | 198 | 100 | Q | 10 | 35 | 127 | 125 | 15 | 198 | HD80Q.2.150.K-12PZ | |
| 5 | 80 | 200 | 107 | 248 | 100 | Q | 10 | 35 | 177 | 125 | 15 | 248 | HD80Q.2.200.K-12PZ | |
| 6 | 80 | 250 | 107 | 298 | 100 | Q | 10 | 35 | 227 | 125 | 15 | 298 | HD80Q.2.250.K-12PZ | |
| 7 | 80 | 300 | 107 | 348 | 100 | Q | 10 | 35 | 277 | 125 | 15 | 348 | HD80Q.2.300.K-12PZ | |
| 8 | 80 | 400 | 107 | 448 | 100 | Q | 10 | 35 | 377 | 125 | 15 | 448 | HD80Q.2.400.K-12PZ | |
高負載型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
高負載型拖鏈系列特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
