材質：尼龍66
型號：65系列
優勢：貨源充足，廠家直發
手機網站
客服微信

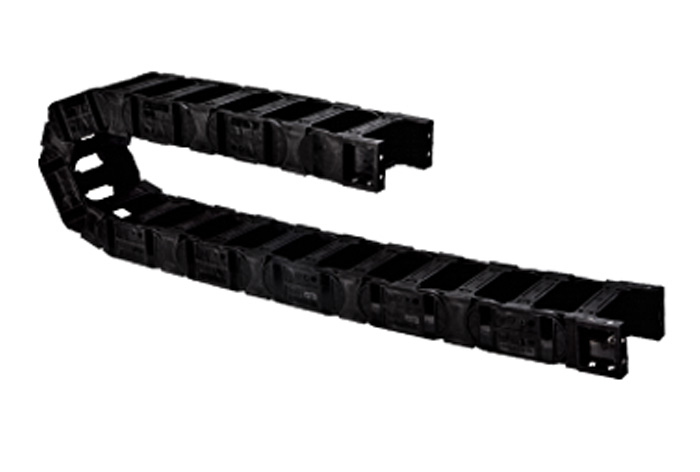

強力型拖鏈65.01系列
型號：65系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

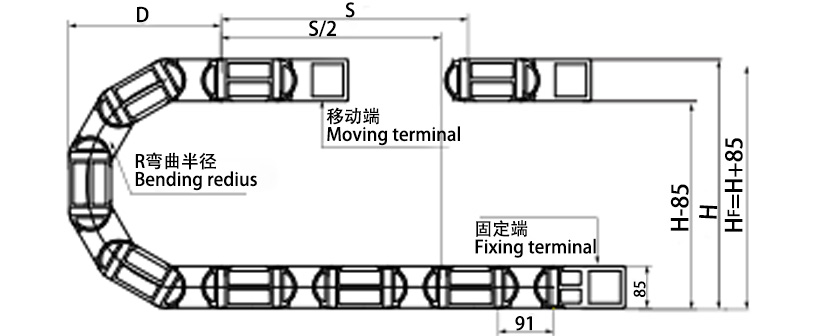

主要技術參數
節距=91mm，每米節數=11，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=91mm，number of pitches per meter=11chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 125 | 150 | 250 | 300 | 400 | 500 |
| H | 335 | 385 | 585 | 685 | 885 | 1085 |
| D | 248 | 273 | 383 | 723 | 532 | 623 |
| K | 560 | 640 | 960 | 1120 | 1440 | 1760 |

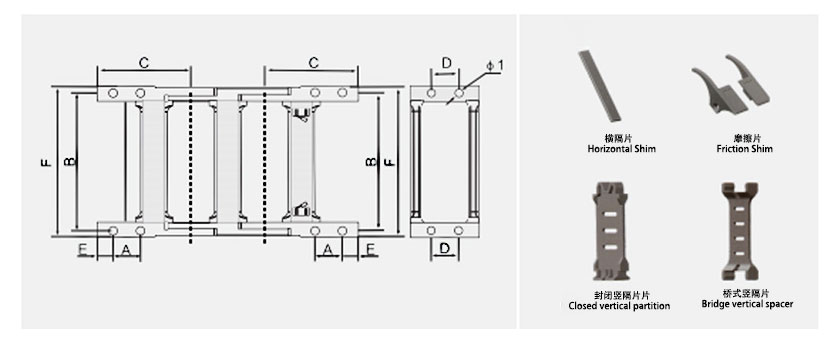

選配的接頭要裝方式

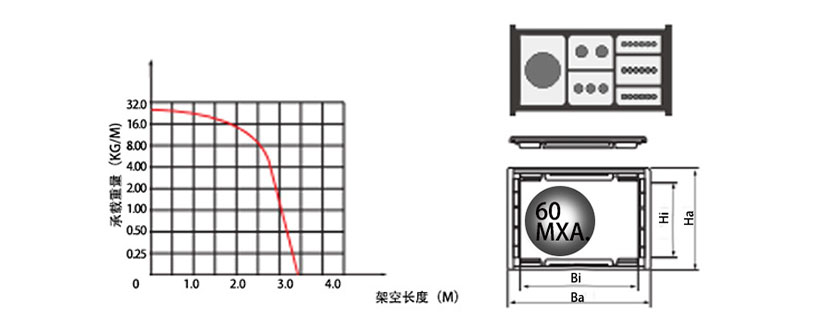

系列號 Serial NO. | 內高 Hi | 內寬 Bi | 內高 Ha | 外寬 Ba | 節距 Pitch distanc | 彎曲半徑(R) Bending radiu | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（mm）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 65 | 50 | 85 | 85.5 | 91 | 125.150.200.250.300.400.500 | Q.S | 9 | 35 | 72 | 125 | 45 | 20 | 89.5 | QL65Q.1.50.S-FJT |
| 2 | 65 | 60 | 85 | 95.5 | 91 | Q.S | 9 | 35 | 82 | 125 | 45 | 20 | 99.5 | QL65Q.1.60.S-FJT | |
| 3 | 65 | 75 | 85 | 110.5 | 91 | Q.S | 9 | 35 | 97 | 125 | 45 | 20 | 114.5 | QL65Q.1.75S-FJT | |
| 4 | 65 | 90 | 85 | 125.5 | 91 | Q.S | 9 | 35 | 112 | 125 | 45 | 20 | 129.5 | QL65Q.1.90.S-FJT | |
| 5 | 65 | 100 | 85 | 135.5 | 91 | Q.S | 9 | 35 | 122 | 125 | 45 | 20 | 139.5 | QL65Q.1.100.S-FJT | |
| 6 | 65 | 117 | 85 | 152.5 | 91 | Q.S | 9 | 35 | 139 | 125 | 45 | 20 | 156.5 | QL65Q.1.117.S-FJT | |
| 7 | 65 | 125 | 85 | 160.5 | 91 | Q.S | 9 | 35 | 147 | 125 | 45 | 20 | 164.5 | QL65Q.1.125.S-FJT | |
| 8 | 65 | 130 | 85 | 165.5 | 91 | Q.S | 9 | 35 | 152 | 125 | 45 | 20 | 169.5 | QL65Q.1.130.S-FJT | |
| 9 | 65 | 150 | 85 | 185.5 | 91 | Q.S | 9 | 35 | 162 | 125 | 45 | 20 | 189.5 | QL65Q.1.150.S-FJT | |
| 10 | 65 | 154 | 85 | 183.5 | 91 | Q.S | 9 | 35 | 176 | 125 | 45 | 20 | 193.5 | QL65Q.1.154.S-FJT | |
| 11 | 65 | 175 | 85 | 210.5 | 91 | Q.S | 9 | 35 | 197 | 125 | 45 | 20 | 214.5 | QL65Q.1.175.S-FJT | |
| 12 | 65 | 200 | 85 | 235.5 | 91 | Q.S | 9 | 35 | 222 | 125 | 45 | 20 | 239.5 | QL65Q.1.200.S-FJT | |
| 13 | 65 | 250 | 85 | 285.5 | 91 | Q.S | 9 | 35 | 272 | 125 | 45 | 20 | 289.5 | QL65Q.1.250.S-FJT | |
| 14 | 65 | 300 | 85 | 335.5 | 91 | Q.S | 9 | 35 | 322 | 125 | 45 | 20 | 339.5 | QL65Q.1.300.S-FJT | |
強力型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
強力型拖鏈系列特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
