顏色：黑色
材質：尼龍66
型號：18系列
優勢：貨源充足，廠家直發
手機網站
客服微信
| |
 |  |

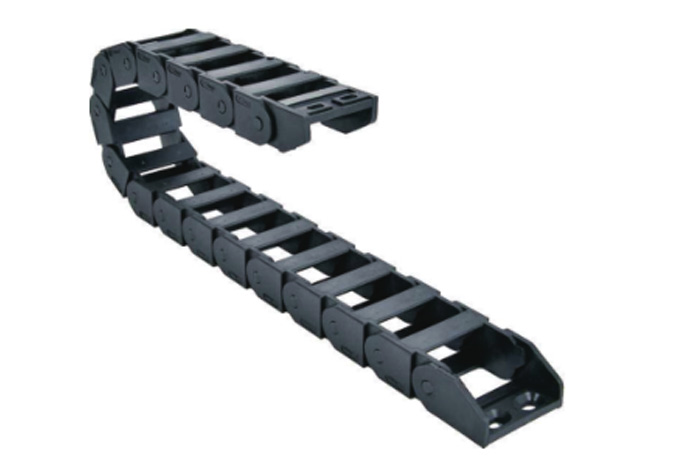

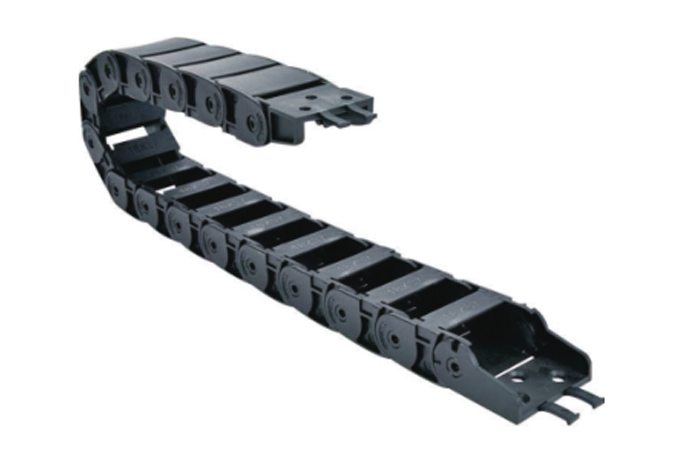

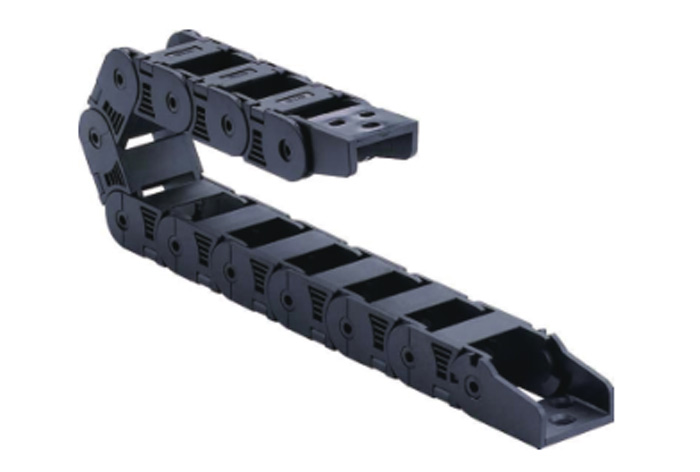

 微小型拖鏈18.03系列-橋式外開 |
|
型號：18系列 類型：橋式不開/橋式外開/半封閉內開 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

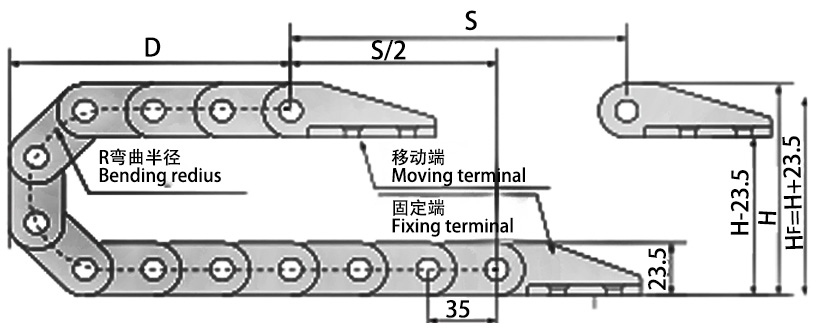

主要技術參數
節距=35mm，每米節數=29，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=35mm，number of pitches per meter=29chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 28 | 38 | 48 75 |
| H | 80 | 100 | 120 147 |
| D | 70 | 84 | 94 121 |
| K | 175 | 198 | 245 350 |

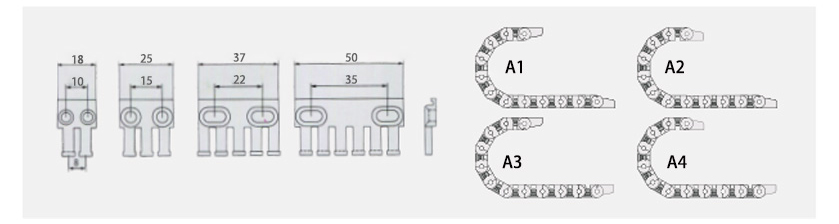

接頭安裝尺寸圖
可選配的接頭要裝方式

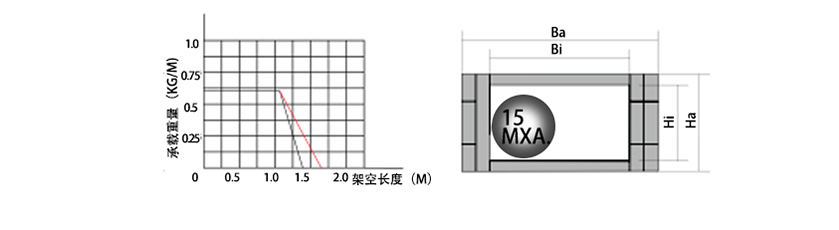

系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑（R） Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（MM）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 18 | 18 | 23.5 | 29 | 29 | 28 38 48 75 | BF.N | 5 | 11 | 10 | 33 | 7.5 | 30 | MIN18BF.1.18W12PZ | |
| 2 | 18 | 25 | 23.5 | 36 | 29 | BF.N | 5 | 10 | 19 | 33 | 7.5 | 37 | MIN18BF.1.25W12PZ | ||
| 3 | 18 | 37 | 23.5 | 49 | 29 | BF.N | 5 | 11 | 25 | 33 | 7.5 | 49 | MIN18BF.1.37W12PZ | ||
| 4 | 18 | 50 | 23.5 | 62 | 29 | BF.N | 5 | 7.5 | 22 | 33 | 7.5 | 60 | MIN18BF.1.50W12PZ | ||
應用領域 : 普通 建筑機械，模塊化（微型拖鏈），自動門，汽車，測量設備，電子學，搬運系統，拾取機器人等。
用途： 適用于狹小的空間，可有效保護電纜的內表面，使產品使用壽命更長久
